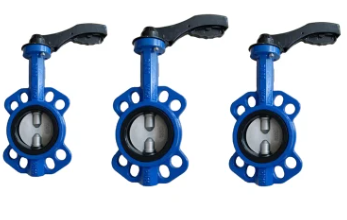

Osnovne informacije.
Radna temperatura: normalna temperatura (-40 stepen
Materijal zaptivne površine: meko zaptiveno
Telo ventila: livenje
Primjena: industrijska upotreba, industrijska upotreba vode, upotreba u domaćinstvu
Veličina priključka: 2′′-24′′
Transportni paket: Drvena kutija ili prema zahtjevu klijenta
Industrijska upotreba
Leptir ventili imaju široku primenu u cevovodima hemijskih, prehrambenih, medicinskih, papirnih, vode i električne energije, brodogradnje, vodosnabdevanja i odvodnje, metalurgije i energetskih sistema, a dostupni su za regulaciju i zatvaranje u raznim korozivnim, nekorozivnim gasovodima i kontejnerima.
Specifikacija performansi
| Nazivni prečnik (DN) | 25(1")~600(24") | 25(1")~600(24") | DN (inč) | |
| nazivni pritisak (PN) | 10 | 16 | BAR | |
| Test Pressure | Tijelo | 15 | 24 | |
| Zaptivanje | 11 | 17.6 | ||
| Radna temperaturaºC | -15ºC~ plus 150ºC | |||
| Primjenjivi mediji | Slatka voda, kanalizacija, morska voda, vazduh, para, hrana, lekovi, razna ulja, kiseline, alkalije, soli itd. | |||
Napomena: Primenljiva temperatura i medijumi zavise od materijala različitih sedišta ventila, tela, vretena i diskova, pogledajte tabelu 1 i tabelu 2:
Standard proizvoda
Proizvod je usklađen sa zahtjevima standarda BS EN 593:1984 "INDUSTRIJSKI VENTILI-METALNI LEPTIR VENTILI".
Prirubnica izbušena i odgovaraBS EN 1092-1,BS EN 1092-2,BS 4504:ODJELJAK 3.3:1989 "PRIRUBNICE I NJIHOVI SPOJOVI-KRUŽNE PRIRUBNICE ZA CIJEVI,VENTILI, PRIKLJUČCI I PRIBOR, PN ODREĐENI"standardni zahtjevi.
Ručni način rada
Ručna poluga
Menjač
Karakteristike proizvoda
Mala i lagana za višepozicionu instalaciju, lako se rastavlja i održava
Struktura je jednostavna, kompaktna i brzo se otvara-zatvara za 90 stepeni.
Osiguran mali obrtni moment za uštedu troškova rada
Nulto curenje
Dostupni različiti materijali za upotrebu velikog broja medija
Odlične performanse regulacije zahvaljujući pravocrtnoj krivulji protoka
Dug vijek tuži i do desetine hiljada puta za otvaranje i zatvaranje
VII. Princip rada
Ovaj leptir ventil se uglavnom sastoji od tijela ventila, vretena, diska i sjedišta, čaure za podmazivanje, klina (može biti bez iglica), uređaja za ručno upravljanje (ručka ili mjenjač). Kontrola protoka medija i otvaranje i zatvaranje se pokreće i postiže rotacijom vretena i diska.
Za rad ručne poluge, pritisnite ručicu i rotirajte u smjeru kazaljke na satu 90 stepeni da zatvorite disk, a zatim otpustite polugu. Ciljana regulacija i srednji protok će se postići lociranjem indikatora položaja (postoji 10 lokacija za pozicioniranje između 0 stepeni ~ 90 stepeni)
Za rad mjenjača, rotiranjem pužnog zupčanika za otvaranje i zatvaranje diska kako bi se postigla ciljana regulacija i protok medija. Ventil će se zatvoriti rotacijom u smjeru kazaljke na satu
